Loadcell là gì? Cấu tạo, nguyên lý làm việc

        Tất cả các nguồn trọng lượng, từ các đối tượng nhỏ như một viên đá nhẹ đến các cấu trúc lớn như ô tô hay cầu cạn, đều có thể được đo lường một cách chính xác thông qua sử dụng loadcell. Nhưng loadcell thực sự là gì và cách nó hoạt động? Chúng ta hãy tìm hiểu thêm về nó

1. Loadcell là gì?

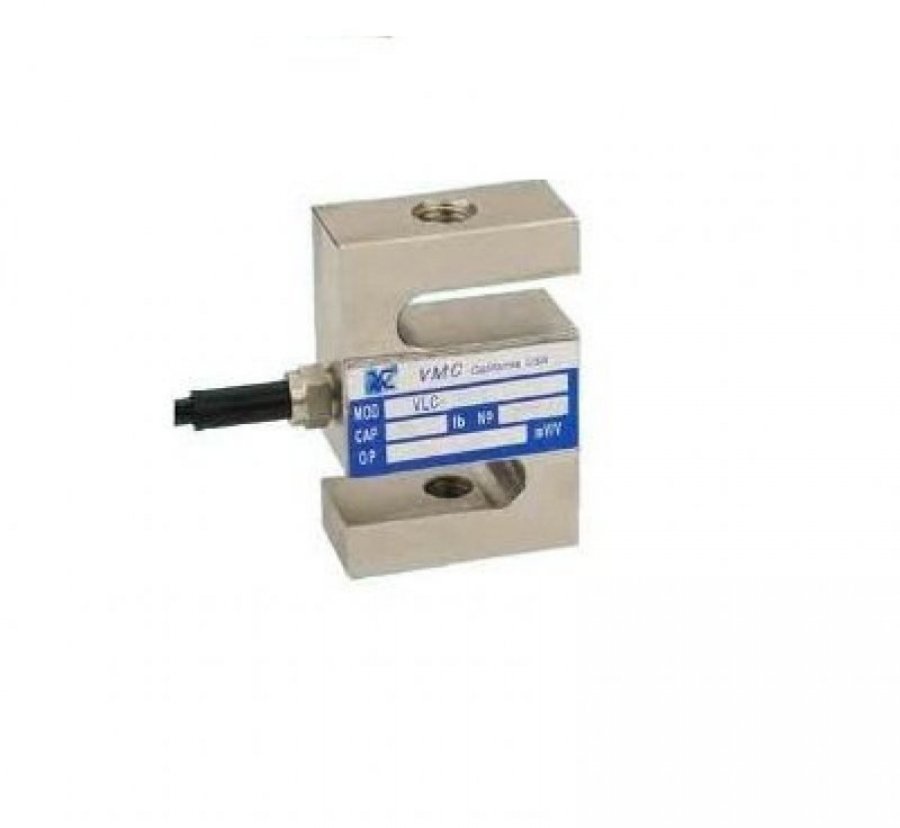

        Loadcell, được biết đến cũng dưới tên gọi "cảm biến tải trọng" là một thiết bị đo lường được thiết kế đặc biệt để chuyển đổi trọng lượng của một đối tượng thành tín hiệu điện. Điều này cho phép chúng ta biết được trọng lượng chính xác của vật thể mà chúng ta muốn đo. Ví dụ điển hình của loadcell là trong các hệ thống cân điện tử, như cân bàn, cân kỹ thuật, hoặc cân công nghiệp.

2. Cấu tạo của loadcell

        Loadcell bao gồm hai thành phần chính:

Strain Gauge (cảm biến đàn hồi): Đây là thành phần quan trọng nhất của loadcell. Strain gauge thường được làm từ một sợi dây kim loại đặt trên một tấm cách điện đàn hồi. Khi có lực tác động lên loadcell, tấm cách điện đàn hồi bị biến dạng, làm thay đổi điện trở của dây kim loại. Khi bị nén, điện trở giảm, và khi bị kéo dài, điện trở tăng. Điều này tạo ra sự thay đổi tỷ lệ với lực tác động.

Load (thanh kim loại chịu tải): Thanh kim loại này nằm trong loadcell và có khả năng đàn hồi cao. Nó chịu tải tác động lên loadcell và biến đổi theo lực này.

Nguyên lý làm việc của loadcell

        Loadcell hoạt động dựa trên nguyên lý Wheatstone, một nguyên lý cầu điện trở cân bằng. Khi có lực tác động lên loadcell, thanh kim loại chịu tải bị biến dạng, làm thay đổi chiều dài của strain gauge và điện trở của nó. Sự thay đổi này được chuyển thành tín hiệu điện, và từ đó, chúng ta có thể đo lường trọng lượng của vật thể đó. Tín hiệu này sau đó được chuyển đến một bộ khuếch đại để thu được kết quả cuối cùng.

        Sau khi hiểu rõ về loadcell, bạn có thể thấy rằng nó là một phần quan trọng trong việc đo lường trọng lượng. Từ các ứng dụng thông thường như cân bàn cho đến ứng dụng trong công nghiệp và xây dựng, loadcell đóng vai trò quan trọng trong việc đảm bảo độ chính xác và đáng tin cậy trong các quá trình đo lường trọng lượng.
